广州98SPA场论坛,东莞内部大保健食品,我就爱桑拿网官方网站

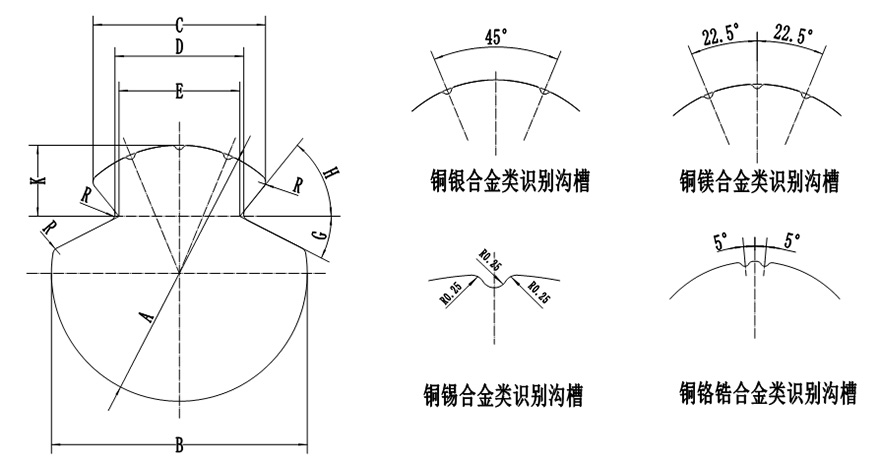

种类

抗拉强度

Mpa

软化率

伸长率

（未软化）

反复弯曲

扭转圈数（至断开）

卷绕

圈数

导电率（20℃）%

IACS

电阻率

Ω·mm²/m

电阻温度系数

开裂

断开

CT

≥360

—

≥3.0%

≥4

≥6

≥5

≥3

≥97

≤0.01777

0.00380

CTA

≥370

≥90%

≥3.0%

≥4

≥6

≥5

≥3

≥97

≤0.01777

0.00380

CTS

≥380

≥90%

≥3.0%

≥4

≥6

≥5

≥3

≥93

≤0.01854

0.00320

CTSM

≥430

≥90%

≥3.0%

≥4

≥6

≥5

≥3

≥80

≤0.02155

0.00320

CTM

0.00310

CTSH

≥500

≥90%

≥3.0%

≥4

≥6

≥5

≥3

≥68

≤0.02535

0.00320

CTMM

0.00270

CTMH

≥530

≥90%

≥3.0%

≥4

≥6

≥5

≥3

≥65

≤0.02653

0.00270

CTCZ

≥560

≥95%

≥3.0%

≥4

≥6

≥5

≥3

≥75

≤0.02299

0.00320

     表中抗拉强度均为150 mm²截面时的规格，120 mm²截面抗拉强度增加2%；

     接触线最小拉断力=抗拉强度×计算截面积的98%；

     单位质量=密度×计算截面积，铜、铜银合金、铜镁合金密度为8.89g/cm³，铜锡合金、铜铬锆合金密度为8.92 g/cm³。
